تبسيط الدوائر الاكترونية

دوائر توحيد التيار ( دوائر التغذية )

      تتكون دائرة التغذية بالتيار من :       أ- المحول
                                                     ب- اداة التوحيد
                                                     ج- دائرة التنعيم
المحول  :       وهو يعطى الجهد المطلوب على طرفى الملف الثانوى0

اداة التوحيد :   وهى التى تقوم بالتحويل من جهد متغير إلى تيار نابض0
وفى هذا التمرين اداة التوحيد (قنطرة موحدات)0
وهى 4 موحدات سيلكون ويتحدد التيار حسب الحمل0

دائرة التنعيم :   ابسط صورة (مكثف كيميائى) 0
ويتم اختبار مكونات التمرين بواسطة جهاز الافوميتر .

تمرين 1-1: تنفيذ دائرة توحيد التيار بالقنطرة
الهدف من التمرين :
الحصول على جهد مستمر لتغذية الاجهزة الالكترونية بالضغوط اللازمة لتشغيلها 0
نظرية العمل :
·   المحول يخفض جهد المنبع (الملف الابتدائى)من 220V  إلى الجهد المطلوب للحمل( الجهاز المراد تشغيله) .
·        قنطرة التوحيد تقوم بتحويل التيار المتغير إلى تيار نابض متغير الشدة وثابت فى الاتجاه .
·        ويقوم المكثف الكيميائى بتنعيم التيار النابض والخارج من قنطرة التوحيد ( ثابت الشدة و الاتجاه ) .
   مكونات التمرين :
1- محول قدرة  220VAC / 6VDC-1A .
2- قنطرة توحيد أو 4 موحدات سيلكون 1A
3- دائرة تنعيم (مكثف كيميائى) .
  خطوات العمل :
1- اختبار مكونات التمرين بواسطة جهاز القياس العام (الافوميتر) .
2- وضع المكونات على وجه البرنتد0
3-   لحام اطراف المكونات على وجه النحاس للبرنتد بواسطة الكاوية والقصدير0
4- تجربة التمرين 0
تجربة التمرين :
1-   بواسطة جهاز الافوميتر على وضع DCv  يتم قياس جهد الخرج 0
2-   بواسطة جهاز راسم الذبذبات الالكترونى وذلك بوضع مقاومة حمل على طرفى الخرج ومشاهدة الخرج على:
‌أ-        طرفى الملف الثانوى .
‌ب-    طرفى قنطرة التوحيد
‌ج-     طرفى المكثف الكيميائى

تسجيل النتائج
دائرة التوحيد باستخدام قنطرة موحدات:
العنصر الاساسى فى دوائر توحيد الموجة الكاملة هى القنطرة وهى مكونة من اربع موحدات موصلة معا بطريقة معينة ,وتختلف القنطرة من حيث الشكل وتحمل التيار والجهد وفيما يلى بعض الاشكال وتمييز الاطراف .

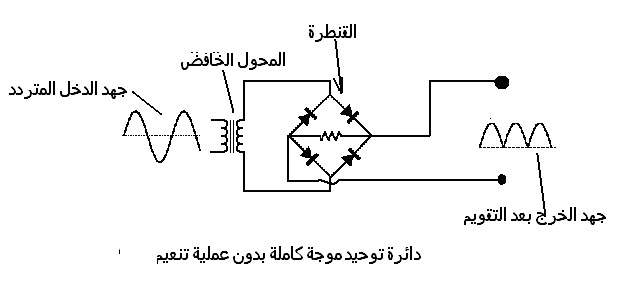

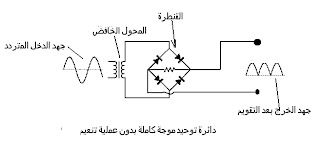

دائرة توحيد باستخدام اربع موحدات على هيئة قنطرة :

دائرة توحيد موجة كاملة مع مكثف تنعيم :
تمرين 1-2 تنفيذ دائرة مثبت الجهد بواسطة الترانزيستور وثنائى الزينر :

    الهدف من التمرين :
                             الحصول على جهد مستمر ثابت لتغذية الاجهزة الالكترونية :
·        نحصل عن طريق المحول على الجهد اللازم لتغذية الحمل .
·        الترانزيستور يقوم بتعويض الجهد بالتيار .
·        ثنائى الزينر يقوم بتثبيت جهد الخرج .
    مكونات التمرين   :
1-    محول  220v / 6v AC– 1A
2-    ترانزيستور BFY51
3-         "       BC108
4-         موحد زينر 5v6
5-      قنطرة توحيد 1A
6-     مقاومة ثابتة 470    /0.25w
7-        "       "     820     / 0.25w
8-        "       " 1k      / 0.25w
9-         "       "  1.2 k   / 0.25w
   خطوات العمل  :
1-    اختبار مكونات التمرين بالافوميتر و جهاز اختبار الترانزيستور
2-    توزيع المكونات على البرنتد
3-    لحام المكونات على وجه النحاس للبرنتد
4-    تجربة التمرين
تمرين 1-3: تنفيذ دائر ة منظم جهد باستخدام الدائرة المتكاملة 7805 :

الهدف من التمرين :
الحصول على جهد مستمر منظم وثابت
 مكونات التمرين :
1-    دائرة توحيد التيار
2-    دائرة متكاملة 7805
3-    مكثفات للتنعيم
4-    مقاومات مجزئة للجهد
 خطوات العمل :
1-    اختبار مكونات التمرين بواسطة الافوميتر وجهاز اختبار الدوائر المتكاملة  .
2-    وضع المكونات على البرنتد .
3-    لحام المكونات  .
4-    تجربة التمرين  .

دوائر المكبرات
تمرين 2-1:  تنفيذ دائرة مكبر ترانزستور مرحلتين :
الهدف من التمرين :
                             الحصول على جهد خرج مكبر
نظرية عمل الدائرة :
                             يتم تكبير إشارة الدخل بواسطة الترانزستور الأول
 والخرج يتصل بدخل الترانزستور الثانى (اتصال مباشر) فيقوم بتكبير جهد الإشارة
، الذى يظهر على مقاومة الحمل (LOAD) .
مكونات التمرين :
القيمة
المكون
100k
مقاومة
82 k
مقاومة
33k
مقاومة
2.7k
مقاومة
220 k
مقاومة
68k
مقاومة
47μF
مكثف
100 OHM
مقاومة



 خطوات العمل :
1-    اختبار مكونات التمرين .
2-    توزيع المكونات على البرنتد .
3-    لحام المكونات على وجه النحاس .
4-    تجربة التمرين .
تمرين 2-2: تنفيذ دائرة مكبر قدرة بنظام الدفع والجذب

الهدف من التمرين :
الحصول على اكبر قدرة خرج ممكنة .
نظرية العمل :
·               يقوم الترانزيستور الاول بتكبير جهد اشارة
الدخل 0
·               محول الدخل (محول رفع) يقوم برفع جهد الاشارة الخارجه من الترانزيستور الاول 0
·               ترانزيستورين الدفع والجذب يقومان بتكبير جهد وتيار الاشارة 0
·               محول الخرج (محول خفض) يقوم بتوصيل خرج الترانزيستورين إلى السماعة و كذلك
·               عمل توافق بين ممانعة المكبر وممانعة السماعة .

 مكونات التمرين  :
1- محول دخل ترانزيستور In Put              ،        1-   محول خرج  ترانزستور OutPut 1-  ترانزيستور                2N216                     ،      2- ترانزيستور    N217
1-  مقاومة ثابتة               4kΩ                         ،        1- مقاومة ثابتة 7kΩ
1-  مقاومة ثابتة 1kΩ                             ،        1- مقاومة ثابتة 5kΩ               1- مقاومة ثابتة       3Ω                                        ،      1- مقاومة ثابتة 10Ω
1-  مقاومة حرارية  (ثرمستور) .                 ،        1-  مكثف كيميائى 0.5uf/ 16v
1-  مكثف كيميائى 30uf  /16v                            ،        1-  مكثف كيميائى 0.04uf           1 - مكثف كيميائى               0.02uf            ،      1-   سماعة   8 Ω
    خطوات العمل :
1-    اختبار مكونات التمرين بواسطة الافوميتر وجهاز اختبار الترانزيستور0
2-    توزيع المكونات على البرنتد .
3-     لحام المكونات على وجه النحاس بالبرنتد .
4-     تجربة التمرين .









وانتظرو المزيد 0000000000000     ويتبع
